HTS單座調節閥結構特點和應用范圍（圖）

來源：www.zhaojiling.cc作者：上海凱利科閥門有限公司更新時間：2023-03-17 09:03:07

HTS單座調節閥結構特點和應用范圍（圖）

CV3000-HTS單座調節閥閥芯采用上導向結構，閥結構緊湊，有呈S 流線型的通道，使其壓降損失小，流量大，可調范圍廣，流量特性精度高，符合IEC534-1-1976標準。調節閥的泄漏量符合ANSI B16.104標準。調節閥配用多彈簧薄膜執行機構，其結構緊湊，輸出力大。
本產品符合GB/T4213-92。

技術參數和性能指標

閥體

    型    式    直通單座鑄造球形閥
    公稱通徑    40、50、65、80、100、150、200mm
    公稱壓力    ANSI 125、150、300、600 JIS10、16、20、30、40K PN1.6、4.0、6.4MPa
    連接型式    法蘭連接：FF、RF、RJ、LG
                法蘭標準：JIS B2201-1984、ANSI B16.5-1981、JB79-59等
                焊接連接：嵌接焊SW（40～50mm）對接焊BW（65～200mm）
    材    料    鑄鋼（ZG230-450）
                鑄不銹鋼（ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti、ZG316L）、鈦等
    上閥蓋    常溫型（P）：-17～+230℃ 伸長Ⅰ型（EⅠ）：-45～-17℃ +230～+566℃
                伸長Ⅱ型（EⅡ）：-100～-45℃ 伸長Ⅲ型（EⅢ）：-196～-100℃
                注：工作溫度不準超過各種材料的允許范圍
    壓蓋型式    螺栓壓緊式
    填    料    V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉編織填料、石墨填料

閥內組件

    閥芯型式    單座柱塞型閥芯
    材    料    不銹鋼（1Cr18Ni9Ti、1Cr18Ni12Mo2Ti、17-4PH、9Cr18、316L）
                不銹鋼堆焊司太萊合金、鈦和耐腐蝕合金等

執行機構

    型    式    HA多彈簧薄膜執行機構
    膜片材料    丁睛橡膠夾尼龍布
    彈簧范圍    20～100、80～240kPa
    供氣壓力    140～400kPa
    氣源接口    Rc 1 4
    環境溫度    -30～+70℃
    注：該閥也可配用VA5或VA6和LVP型執行機構。

閥作用型式氣—關式或氣—開式

附件定位器、空氣過濾減壓器、保位閥、行程開關、閥位傳送器、手輪機構等

性能

    泄漏量    金屬閥座：小于閥額定容量的0.01%，符合ANSI B16.104-1976Ⅳ級
                軟閥座：小于閥額定容量的10-7，符合ANSI B16.104-1976Ⅵ級
    回    差    帶定位器：小于全行程的1%
                不帶定位器：小于全行程的3%
    基本誤差    帶定位器：小于全行程的±1%
                不帶定位器：小于全行程的±5%
                注：采用標準的V型聚四氟乙烯填料時

可調范圍 50：1

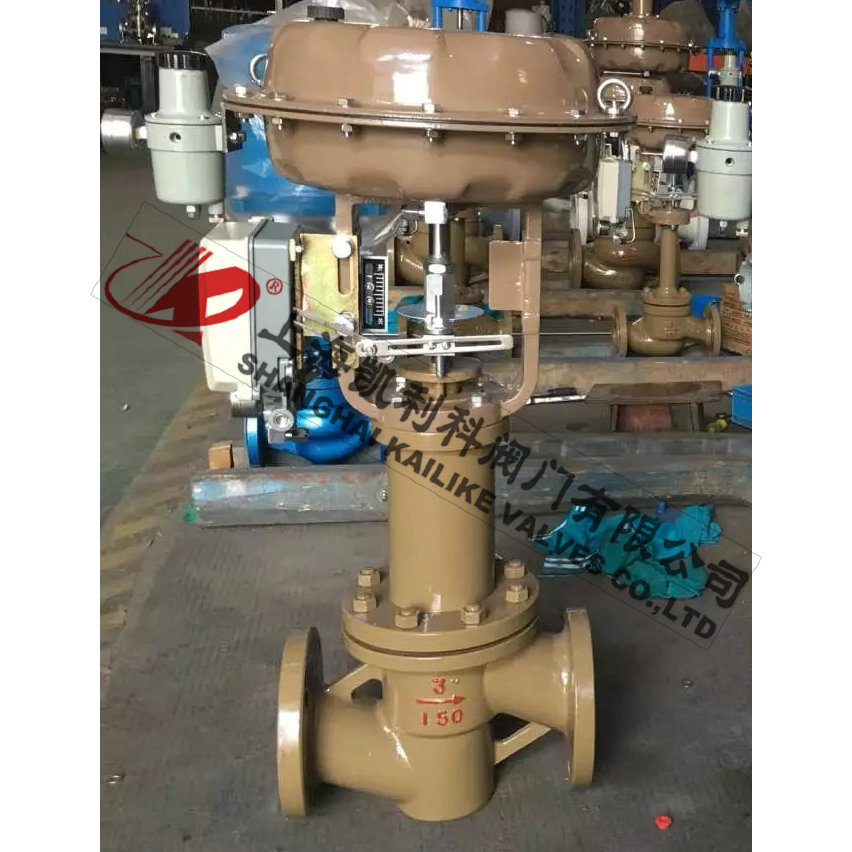

ZJHP,ZJHM氣動調節閥

ZJHP、ZJHM氣動調節閥是由多彈簧氣動薄膜執行機構和低流阻精小型調節閥閥體組成，多彈簧執行機構高度低、重量輕、裝備簡便。氣動調節閥閥體流道呈S流線型，具有結構緊湊、重量輕、動作靈敏、壓降損失小、閥容量大、流量特性精確、維護方便等優點，可用于苛刻的工作條件。氣動調節閥配用電-氣閥門定位或氣動閥門定位器，可實現對工藝管路流體介質的自動調節控制。

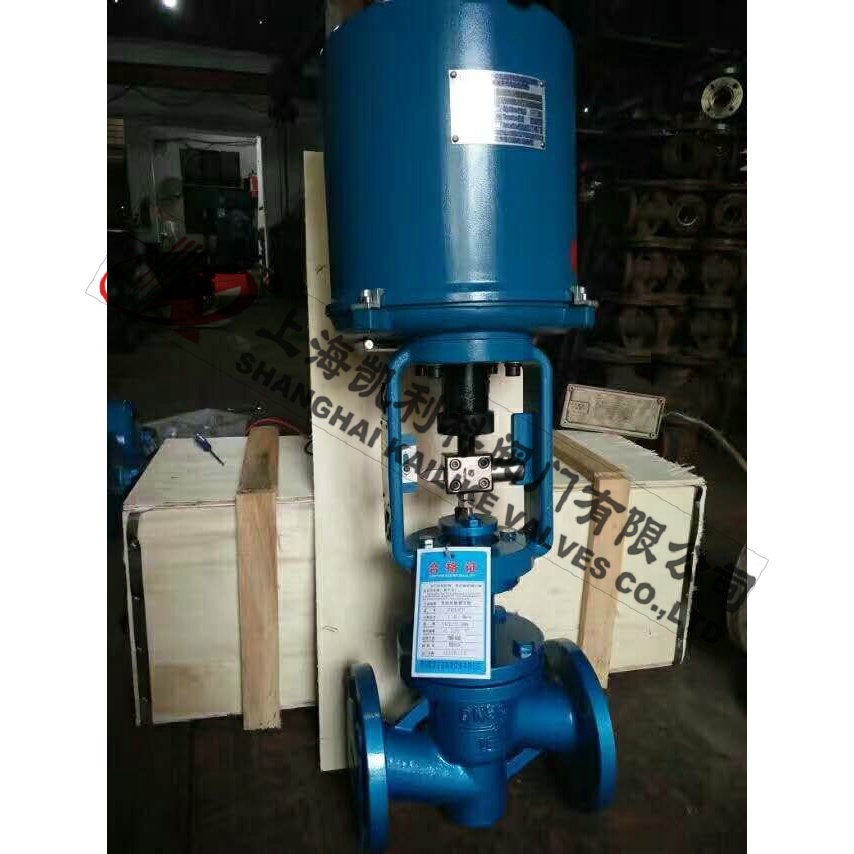

ZDLP電動調節閥

ZDLP電動調節閥由PSL系列和3810L系列電子式執行機構和單座調節閥組成。電源為220V.AC 50Hz，含有伺服放大器、位置信號發生器、位置限位開關以及閥位顯示?？芍苯咏邮芄I(yè)控制儀表或計算機等輸出的（4-20mADC或1-5VDC）進行閥門的開度控制，達到調節介質壓力流量、溫度等目的。同時可以輸出（4-20mADC或1-5VDC）閥位反饋信號。

ZZYP自力式調節閥

ZZYP自力式調節閥無需外加能源，利用被調介質自身能量為動力源引入執行機構控制閥芯位置，改變兩端的壓差和流量，使閥前（或閥后）壓力穩定。自力式調節閥具有動作靈敏，密封性好，壓力設定點波動力小等優點，廣泛應用于氣體、液體及介質穩壓或泄壓穩壓的自動控制。

ZDLQ,ZAZQ電動三通調節閥

ZDLQ、ZAZQ電動三通調節閥是由直行程電子式電動執行機構和采用圓筒型薄壁窗口形閥芯的三通合流（分流）閥組成。具有結構緊湊、重量輕、動作靈敏、流量特性精確，直接接受調節儀表輸入的（4-20mA DC 0-10mA DC或1-5V DC）等控制信號及單相電源即可控制運轉，實現對工藝管路流體介質的自動調節控制，廣泛應用于精確控氣體、液體、蒸汽、油品等介質的工藝參數如壓力、流量、溫度、液位等參數保持在給定值。適合于把一種流體通過三通閥分成二路流出或把兩種流體經三通閥合并成一種流體的工況。

ZJHQ氣動三通調節閥

ZJHQ氣動三通調節閥是由多彈簧氣動薄膜執行機構和三通分流(合流)閥體組成。氣動薄膜執行器具有高度低、重量輕、流通能力大、安裝維修簡便等優點。氣動三通調節閥配用電氣閥門定位或氣動閥門定位器，可實現對工藝管路流體介質的自動調節控制，廣泛應用于精確控氣體、液體、蒸汽等介質的工藝參數如壓力、流量、溫度、液位等參數保持在給定值氣。

ZZLP自力式流量調節閥

ZZLP自力式流量調節閥是一個新的調節閥種類，相對于手動調節閥，它的優點是能夠自動調節。相對于電動調節閥，它的優點是不需要外部動力，應用實踐證明，在閉式水循環系統（如熱水供暖系統，空調冷凍系統）中，正確使用這種閥門，可以很方便地實現系統的流量分配；可以實現系統的動態平衡；可以大大簡化系統的調試工作；可以穩定泵的工作狀態等。因此，自力式流量調節閥在供熱空調工程中有著廣闊的應用前景。

ZZWP自力式溫度調節閥

ZZWP自力式溫度調節閥利用液體受熱膨脹及液體不可壓縮的原理實現自動調節。溫度傳感器內的液體膨脹是均勻的。其控制作用為比例調節被控介質溫度變化時，傳感器內的感溫液體體積隨著膨脹或收縮。被控介質溫度高于設定值時，感溫液體膨脹。

ZZYP自力式壓力調節閥

ZZYP自力式壓力調節閥無需外加能源，利用被調介質自身能量為動力源引入執行機構控制閥芯位置，改變兩端的壓差和流量，使閥前（或閥后）壓力穩定。自力式壓力調節閥具有動作靈敏，密封性好，壓力設定點波動力小等優點，廣泛應用于氣體、液體及介質穩壓或泄壓穩壓的自動控制。

ZJHPF46氣動襯氟調節閥

ZJHPF46氣動襯氟調節閥是由氣動薄膜執行機構直通單座襯氟調節閥閥體兩部分組成。采用頂部導向結構，配用多彈簧執行機構，具有結構緊湊、重量輕、動作靈敏、流體通道呈S流線型、壓降損失小、閥容量大、流量特性精確、拆裝方便等優點。廣泛應用于精確控制氣體、液體等介質的工藝參數對壓力、流量、溫度、液位保持在給定值。

ZDLPF電動襯氟調節閥

ZDLPF電動襯氟調節閥由3810L型（或PSL系列）直行程電子式電動執行機構和精小型單座襯氟閥組成，內含飼服功能，接受統一的4-20mA或1-5V·DC的標準信號，將電流信號轉變成相對應的直線位移，自動地控制調節閥開度，達到對管道內流體的壓力、流量、溫度、液位等工藝參數的連續調節。該電動襯氟調節閥與流體接觸的閥體內壁和閥內組件均采用高壓注塑工藝，襯有能耐腐蝕、耐老化的聚全氟乙丙烯（F46），又采用聚四氟乙烯波紋管密封。廣泛適用于對酸、
