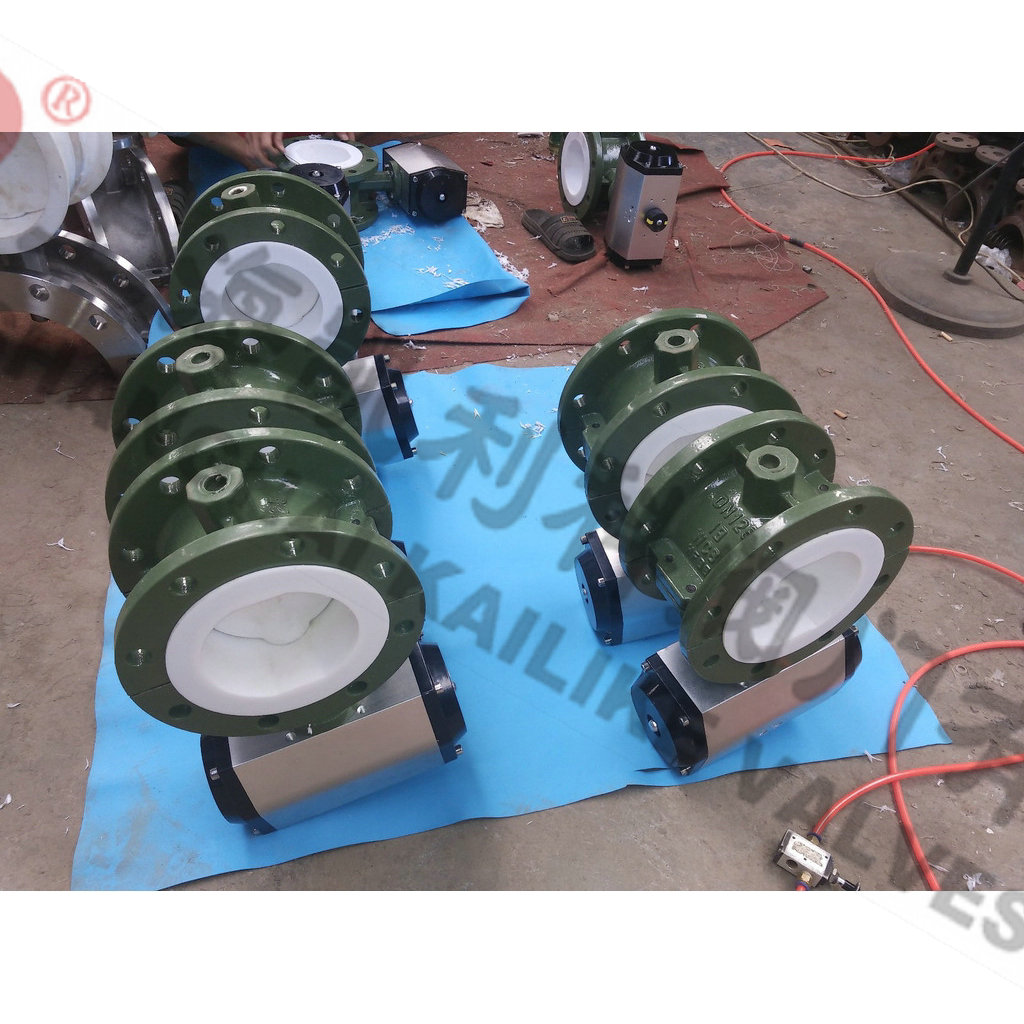

D671F46氣動對夾式襯氟蝶閥

產品名稱：	氣動對夾式襯氟蝶閥	產品型號：	D671F46
公稱通徑：	DN40～DN1200	閥座密封：	F4、F46
公稱壓力：	1.0Mpa～1.6MPa	連接方式：	對夾式、法蘭式
適用溫度：	-25ºC～+150ºC	驅動方式：	手動、蝸輪、電動、氣動
閥體材質：	鑄鐵、鑄鋼、不銹鋼	制造標準：	國標GB、德國DIN、美國API、ANSI
適用介質：	強酸、堿、硫酸、王水腐蝕性液體	生產廠家：	上海凱利科閥門有限公司

產品說明

D671F46氣動對夾式襯氟蝶閥廣泛用于防腐管道系統上。主要用以實現閥門的開啟、關閉與調節。全襯聚四氟乙烯（F4）、聚三氟氯乙烯（F3）和聚全氟乙丙烯（F46）氟塑料襯里閥，具有耐腐蝕、無泄漏、壽命長等優點。 適用于濃硫酸、鹽酸、硝酸、氫氟酸、王水、各種有機酸、強酸、氧化性介質或高溫烯硫酸、高溫濃醋酸、酸堿交替及多種有機溶劑和其它強腐蝕性介質。

產品特點

1、中線蝶閥為整個蝶板與閥座在360°圓周內同心(中線),具有雙向密封功能,壓力,流量可自由調節；
2、四級加載彈性密封，絕對保證了閥門內、外的零泄漏；
a、軸頭、蝶板園周連接處的特殊過渡曲線與閥座的合理過盈；
b、軸頭端面采用彈性O(shè)型圈和軸肩處剛性墊圈、彈性橡膠墊組合；
c、軸的徑向采用O型圈與金屬墊的組合；
d、閥座鑲在有彈性條的閥體的槽內；
3、采用可調彈性彈子定位。定位準確，結構簡單。

應用標準

設計標準	GB12238
結構長度	GB12221
法蘭標準	JB/T79-94
	GB9113.1-26
檢驗試驗	GB/T13927
驅動方式	蝸輪、手動、電動、氣動

性能規范

零件名稱	材料
上下閥體	鑄鐵、鑄鋼、不銹鋼、襯F46、F4
閥座	鑄鋼
帶桿蝶板	鑄鋼、不銹鋼、襯F46、F4
填料	F4
襯墊	硅橡膠
蝸輪手柄	球墨鑄鐵

外形結構圖

主要外形尺寸

公稱通經(DN)	主要尺寸					法蘭尺寸
	L	L1	H	H1	A	1.0MPa			1.6MPa
						D	D1	n-Фd	D	D1	n-Фd
50	108	43	63	315	180	165	125	4-18	165	125	4-18
65	112	46	70	330	180	185	145	4-18	185	145	4-18
80	114	46	83	390	245	200	160	4-18	200	160	8-18
100	127	52	105	431	240	220	180	8-18	220	180	8-18
125	140	56	115	455	240	250	210	8-18	250	210	8-18
150	140	56	137	626	350	285	240	8-22	285	240	8-22
200	152	60	164	720	350	340	295	8-22	340	295	12-22
250	165	68	206	800	550	395	350	12-22	405	355	12-26
300	178	78	230	860	600	445	400	12-22	460	410	12-26
350	190	78	248	883	600	505	460	16-22	520	470	12-26
400	216	102	289	972	600	565	515	16-26	580	525	16-26
450	222	114	320	1043	750	615	565	20-26	640	585	16-30
500	229	127	342	1098	750	670	620	20-26	715	650	20-30
600	267	154	413	1236	750	780	725	20-30	840	770	20-33
700	430	165	478	1431	750	895	840	24-30	910	840	24-36
800	470	190	525	1488	750	1015	950	24-33	1025	950	24-39
900	510	203	585	1615	1250	1115	1050	28-33	1125	1050	28-39
1000	550	216	640	1765	1500	1230	1160	28-36	1255	1170	28-42
1200	630	254	755	1976	1500	1455	1380	32-39	1485	1390	32-48



聲明：【D671F46氣動對夾式襯氟蝶閥】規格型號、結構尺寸由上海凱利科閥門有限公司提供，如何選擇適用的D671F46氣動對夾式襯氟蝶閥產品，使之在工藝控制中安全可靠、經濟適用,可致電我司銷售部門及技術部門，我們將在最短的時間內為您解答！
